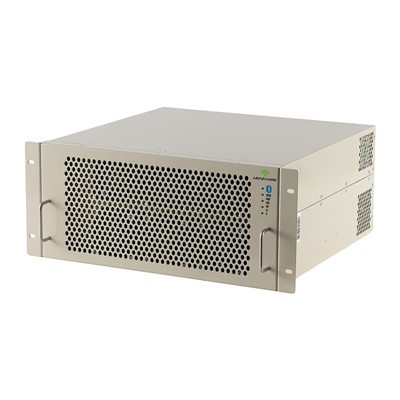

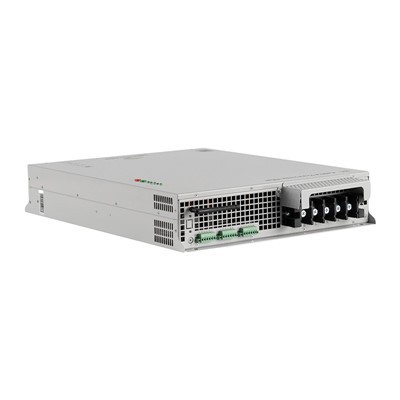

Dünaamilised reaktiivkompensatsiooniseadmed
Static Var Generator (SVG) on reaktiivvõimsuse kompenseerimisseade, mis on tuntud oma kiire reaktsiooniaja ja suurepärase kompensatsioonivõime poolest. Võrreldes traditsiooniliste reaktiivvõimsuse kompensatsioonitoodetega pakub seade selliseid eeliseid nagu kõrge töökindlus{1}}, suur kompensatsioonivõimsus, lihtne töö ja disain ning suurepärane kuluefektiivsus.
Toodete kirjeldus
Põhikomponendid pärinevad algselt tootjalt ja neil on modulaarne disain, mis muudab paigaldamise, kasutuselevõtu ja hoolduse lihtsaks. Pärast sisselülitamist teostab seade enese-kontrolli ja töötab automaatselt, ilma käsitsi sekkumiseta.
Toote omadused
Peamine toiteseade kasutab järgmise -põlvkonna pooljuhtkomponenti SiC Mosfet, mis pakub üle 100 kHz lülitussagedust, suurt võimsustihedust, väikest kadu ja suurt efektiivsust ning võimsusteguri kompensatsiooni kuni 0,99. PCBA on täielikult suletud, tagades kaitse tolmu, kondensaadi ja soolapihustuse eest. Seade pakub paindlikke paigaldusvõimalusi (kappi-kinnitatud või seinale-kinnitatav) ja hooldus on lihtne.
Rakenduse stsenaariumid
Kaasaegsed hooned, raudteetransport, side, naftakeemia, uusenergia, ravi, pooljuhid, teras ja muud kerge- ja rasketööstuse valdkonnad.
Andmeleht
| Elektrilised parameetrid | |
| Juhtmete ühendamise meetod | Kolm-faasikolme-juhet, kolme-faasi nelja-juhet |
| Tööpinge | 380V±20% |
| Töösagedus | 50/60 Hz, ±10% |
| Toote spetsifikatsioonid | 30kvar, 50kvar, 70kvar, 100kvar |
| Voolutrafo spetsifikatsioonid | 50:5 ~ 20000:5, 50:1~20000:1 |
| Müra | ＜ 65 dB |
| Tehnilised omadused | |
| Seadmete vahetamine | SiC Mosfet |
| Lülitussagedus | >100 kHz |
| Soojuse hajutamise meetodid | Intelligentne õhujahutus |
| Soojuse hajumise juhtimine | Adaptiivne ventilaatori kiiruse reguleerimine |
| Kaitsefunktsioonid | Väljundi ülevoolukaitse, väljundvoolu piiramise kaitse, üle-temperatuuri kaitse, alalisvoolu siini ülepingekaitse, vahelduvvoolu sisendi alapingekaitse, vahelduvvoolu sisendi ülepingekaitse, juhtimissüsteemi tõrkekaitse, põhiahela komponentide kahjustuste ja lahtiühendamise kaitse |
| Hüvitise jõudlus | |
| Reaktiivvõimsuse kompenseerimine | -1 kuni +1 reguleeritav (seadme võimsusvahemikus) |
| Üldine tõhusus | 99% või suurem |
| Aktiivvõimsuse kadu | ＜1% |
| Täielik reageerimisaeg | <5ms |
| Kolme{0}}faasi tasakaalustamatuse kompenseerimine | 100% täielik tasakaalustamatuse kompensatsioon |
| Kuvari liides | |
| Ekraan | 7-jala täisvärviline puuteekraan |
| Keel | hiina, inglise ja kohandatavad keeled. |
| Aku näidik | Kuvab andmed, sealhulgas moonutuste määr, võimsustegur, võimsus, pinge ja vool. |
| Sideliides ja protokolli tüüp | RS485, TCP/IP, Modbusi protokollid ja 4G pika{2}kaugusega andmeedastus. |
| Keskkonnatingimused | |
| Töötemperatuur | -25 kraadi ~+50 kraadi |
| Suhteline õhuniiskus | <95%, no condensation |
| Kõrgus merepinnast | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| teised | |
| Kaitse tase | IP20 reiting, muud reitingud on saadaval nõudmisel. |
| Paigaldusmeetod | Riiuli-kinnitus, seina-kinnitus, integreeritud kapi konfiguratsioonid. |
Q&A
SiC MOSFETide teine oluline eelis on nende kõrge{0}}sageduse vahetamise tõhusus. SiC MOSFETidel on suurem läbilöögi elektriväli, väiksem-takistus ja kiirem kandja migratsioonikiirus, mistõttu on need suurepärased kõrgsageduslike-lülitusrakenduste jaoks.
1. Suur lülituskiirus:SiC MOSFETid lülituvad palju kiiremini kui IGBT-d, mis tähendab, et nad saavad töötada kõrgematel sagedustel. Kõrgemad lülitussagedused võimaldavad aktiivfiltritel harmoonilisi tõhusamalt kompenseerida ja voolukvaliteeti parandada.
2. Väikesed kaod:SiC MOSFETidel on kõrge sagedusega{0}}lülitamise ajal äärmiselt väikesed lülituskadud. See mitte ainult ei paranda süsteemi üldist tõhusust, vaid vähendab ka vajadust soojusjuhtimise järele.
