Aktiivne harmooniliste filter
Active harmonic filter(SiC) is a new generation of active power filter (APF) designed with silicon carbide materials. Its dual-core design offers faster operation, lower losses, and higher device efficiency (>99%). Lisaks harmooniliste dünaamilisele kompenseerimisele suudavad APF-i tooted kompenseerida ka reaktiivvõimsust, lahendades voolukvaliteedi probleeme, nagu pingekõikumised ja virvendus. APF-i tooted kasutavad täielikult automatiseeritud juhtimiseks-täisaegset-juhttehnoloogiat, muutes need harmooniliste kõrvaldamiseks eelistatud valikuks.
Toodete kirjeldus

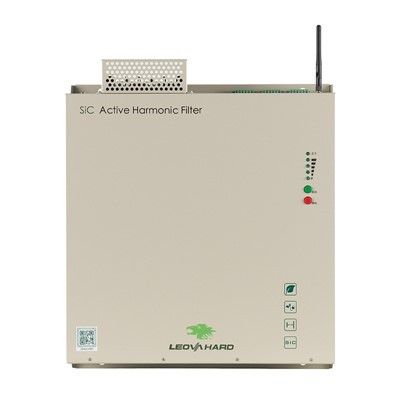

SiC Active Harmonic Filter on järgmise-põlvkonna, täielikult digitaalne harmooniliste eemaldamise seade, mille oleme välja töötanud-omamajas. Võrreldes traditsioonilise tehnoloogiaga pakub see selgeid eeliseid, nagu kiirem reageerimisaeg, kompaktne suurus, täiustatud funktsionaalsus, lihtne paigaldus ja hooldus ning lihtne kasutuselevõtt. See suudab tõhusalt lahendada toitekvaliteedi probleeme. APF kompenseerib dünaamiliselt harmoonilisi, lahendades tõhusalt selliseid probleeme nagu madal võimsustegur ja kolmefaasiline toitekvaliteedi tasakaalustamatus.
Põhitoiteseade kasutab järgmise-põlvkonna pooljuhtkomponenti SiC Mosfet, mis pakub üle 100 kHz lülitussagedust, suurt võimsustihedust, väikest kadu ja kõrget efektiivsust ning harmoonilise filtreerimise määra kuni 97%. See toetab mitut kompensatsioonirežiimi, sealhulgas harmoonilisi, reaktiivvõimsust ja kolmefaasilist tasakaalustamatust. PCBA on täielikult suletud, tagades kaitse tolmu, kondensaadi ja soolapihustuse eest. Seade pakub paindlikke paigaldusvõimalusi (kappi-kinnitatud või seinale-kinnitatav) ja hooldus on lihtne.
Toote omadused
Andmeleht
| Elektrilised parameetrid | |
| Juhtmete ühendamise meetod | Kolm-faasikolme-juhet, kolme-faasi nelja-juhet |
| Tööpinge | 380V/220V±20% |
| Töösagedus | 50/60 Hz, ±10% |
| Toote spetsifikatsioonid | 30A, 50A, 75A, 100A, 150A |
| Voolutrafo spetsifikatsioonid | 50:5 ~ 20000:5, 50:1~20000:1 |
| Müra | ＜ 65 dB |
| Tehnilised omadused | |
| Seadmete vahetamine | SiC Mosfet |
| Lülitussagedus | >100 kHz |
| Soojuse hajutamise meetodid | Intelligentne õhujahutus |
| Soojuse hajumise juhtimine | Adaptiivne ventilaatori kiiruse reguleerimine |
| Kaitsefunktsioonid | Väljundi ülevoolukaitse, väljundvoolu piiramise kaitse, üle-temperatuuri kaitse, alalisvoolu siini ülepingekaitse, vahelduvvoolu sisendi alapingekaitse, vahelduvvoolu sisendi ülepingekaitse, juhtimissüsteemi tõrkekaitse, põhiahela komponentide kahjustuste ja lahtiühendamise kaitse |
| Hüvitise jõudlus | |
| Harmoonilise filtreerimise kiirus | ＞97% |
| Üldine tõhusus | 99% või suurem |
| Aktiivvõimsuse kadu | ＜1% |
| Harmoonilise filtreerimise vahemik | Harmoonikuid vahemikus 2. kuni 50. saab individuaalselt juhtida ja konfigureerida. |
| Kogu reageerimisaeg | ＜ 5 ms |
| Resonantsi summutamine | Aktiivne inhibeerimine |
| Kuvari liides | |
| Ekraan | 7-jala täisvärviline puuteekraan |
| Keel | hiina, inglise ja kohandatavad keeled. |
| Aku näidik | Kuvab andmed, sealhulgas moonutuste määr, võimsustegur, võimsus, pinge ja vool. |
| Sideliides ja protokolli tüüp | RS485, TCP/IP, Modbusi protokollid ja 4G pika{2}kaugusega andmeedastus. |
| Keskkonnatingimused | |
| Töötemperatuur | -25 kraadi ~+50 kraadi |
| Suhteline õhuniiskus | <95%, no condensation |
| Kõrgus merepinnast | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| teised | |
| Kaitse tase | IP20 reiting, muud reitingud on saadaval nõudmisel. |
| Paigaldusmeetod | Riiuli-kinnitus, seina-kinnitus, integreeritud kapi konfiguratsioonid. |
Q&A
1. Väiksem jalajälg:
Füüsiliselt väiksemast korpusest saate sama harmoonilise filtreerimise, kuna jahutusseade on vähem mahukas.
2. Kõrgem efektiivsus:
Vähem energiat raisatakse soojusena, nii et SiC AHF ise tarbib vähem energiat, parandades teie süsteemi üldist tõhusust. Tüüpiline SiC AHF võib olla 1–3% tõhusam kui räni.
3. Vähendatud hooldus:
Väiksema kuumuse ja aeglasemalt{0}}liikuvate ventilaatoritega (õhkjahutusega-mudelitel) võivad hooldusvälbad olla pikemad. Õhufiltrid ei pruugi nii kiiresti ummistuda.
4. Vähendatud seisaku risk:
SiC süsteemi kõrgem loomupärane töökindlus ja termiline vastupidavus vähendavad ootamatute termiliste väljalülituste või rikete ohtu.
